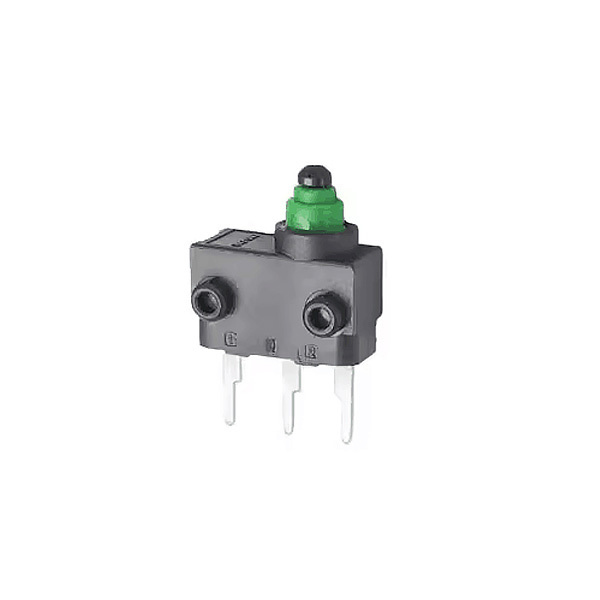

汽车微动开关 G303系列｜IP67防水防尘密封开关｜汽车零部件用源头厂家 支持定制

特点

• 防水防尘（IP67）设计

• 体积小巧、紧凑

• 拥有全球安规认证

• 长寿命，高可靠性

• 配备各种形式的操作柄

• 接线端子种类齐全

• 广泛应用于汽车控制、家电控制、工业控制等领域

• 各种安装外形尺寸，满足不同的安装要求

特性参数

• 额定值：0.1A，125 / 250VAC; 3A / 12VDC; 0.1A / 48VDC，u 1E5。

• 操作频率（电气）：0.1A，120 次/分钟；3A，10~30次/分钟

• 操作频率（机械）：120次/分钟

• 接触电阻（初始）：最大100mΩ（不带线型）

• 绝缘电阻（500VDC）：100MΩ Min

• 振动耐久性：10~55Hz，位移0.75mm（p-p）

• 抗电强度：500VAC（50~60Hz）

• 保存温度：-40℃ -  + 85℃

• 保存湿度：85％RH最大

• 使用寿命（电气）：6,000~500,000 /循环（取决于部件编号）

• 使用寿命（机械）：最少500,000 /循环

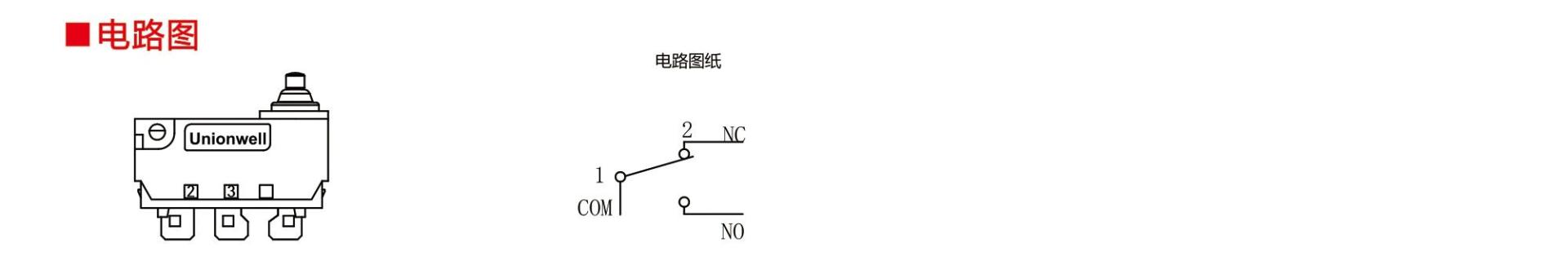

电路图

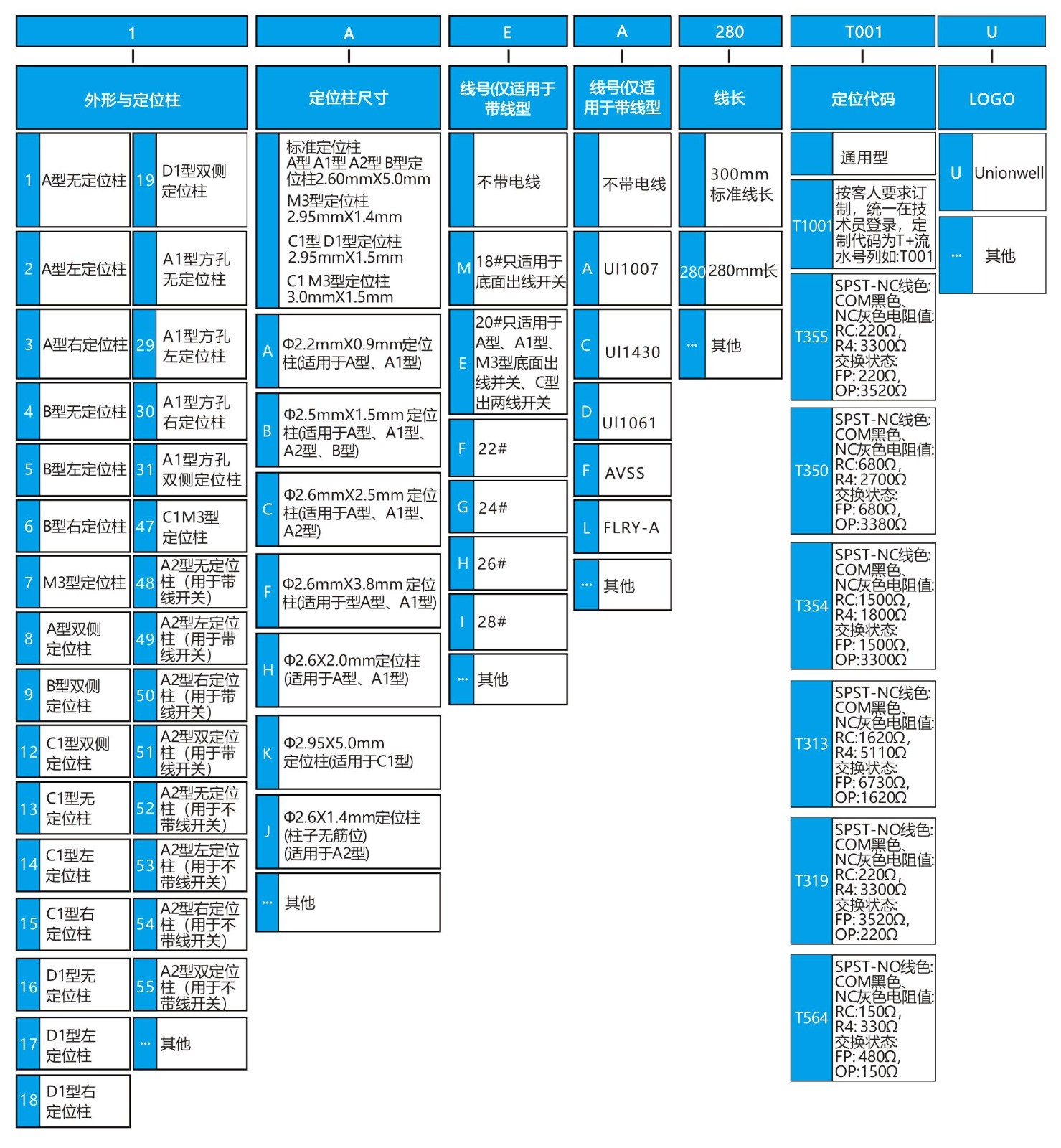

G303系列微动开关订货型号指引

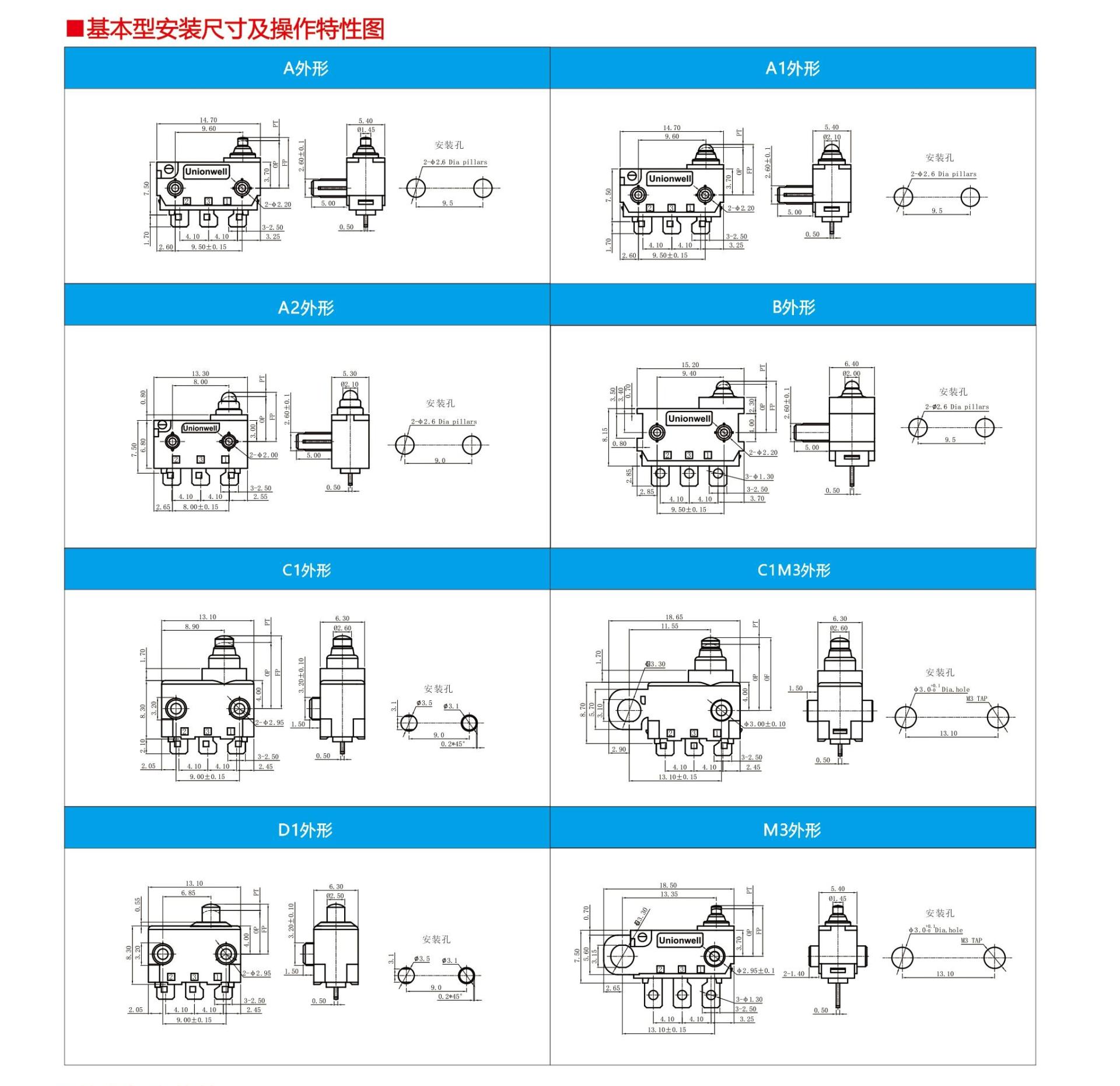

基本型安装尺寸及操作特性图

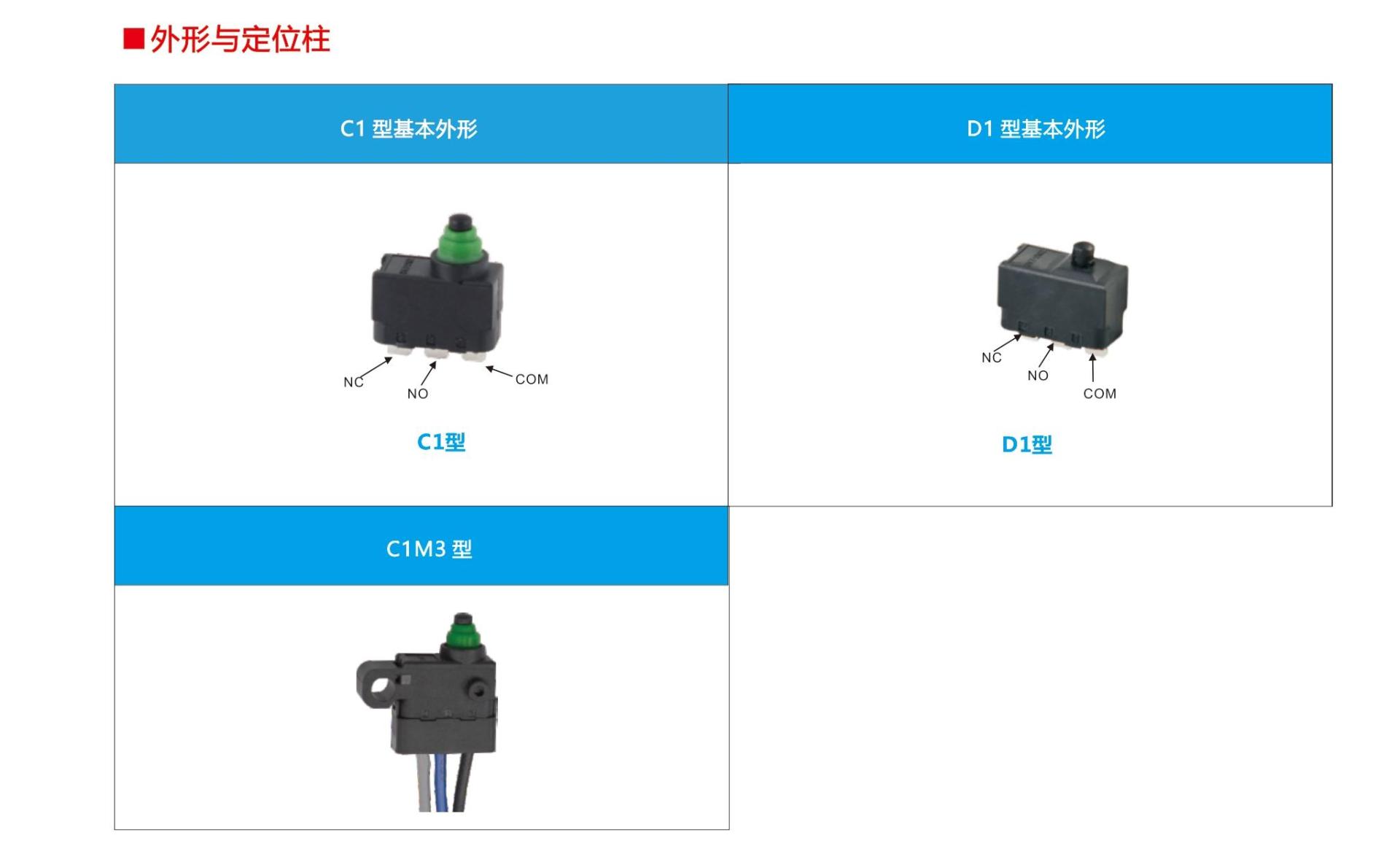

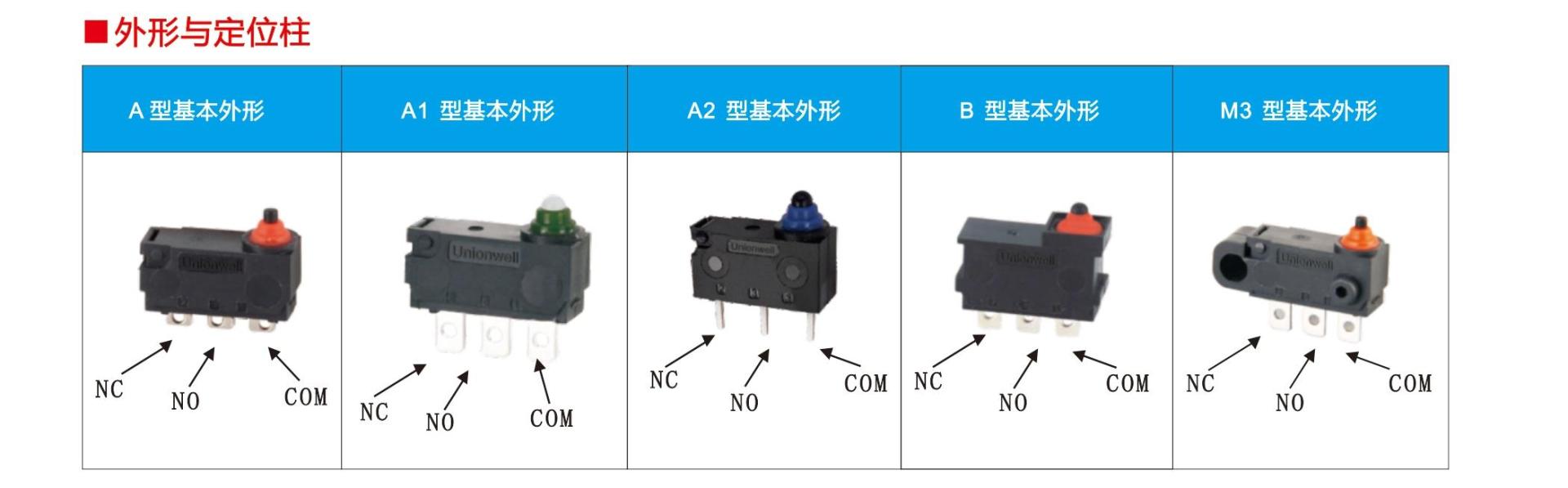

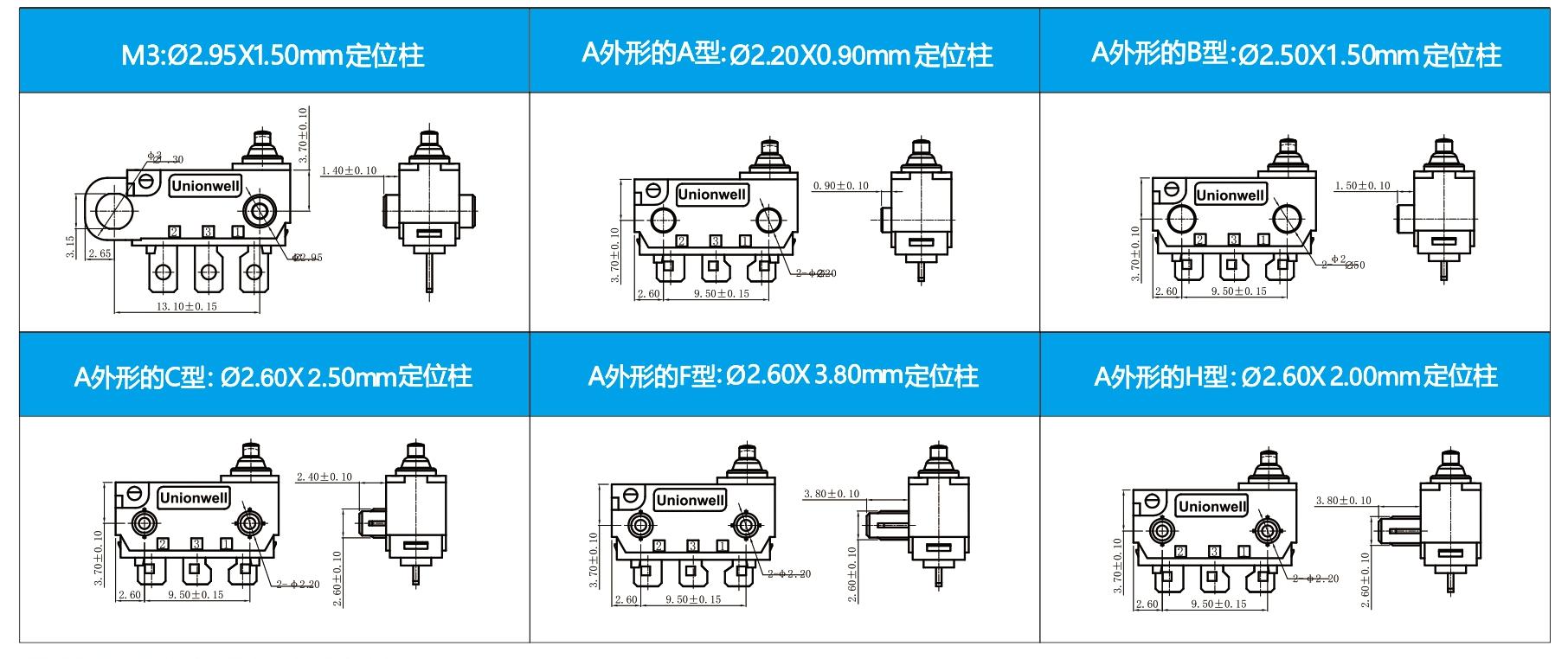

外形与定位柱

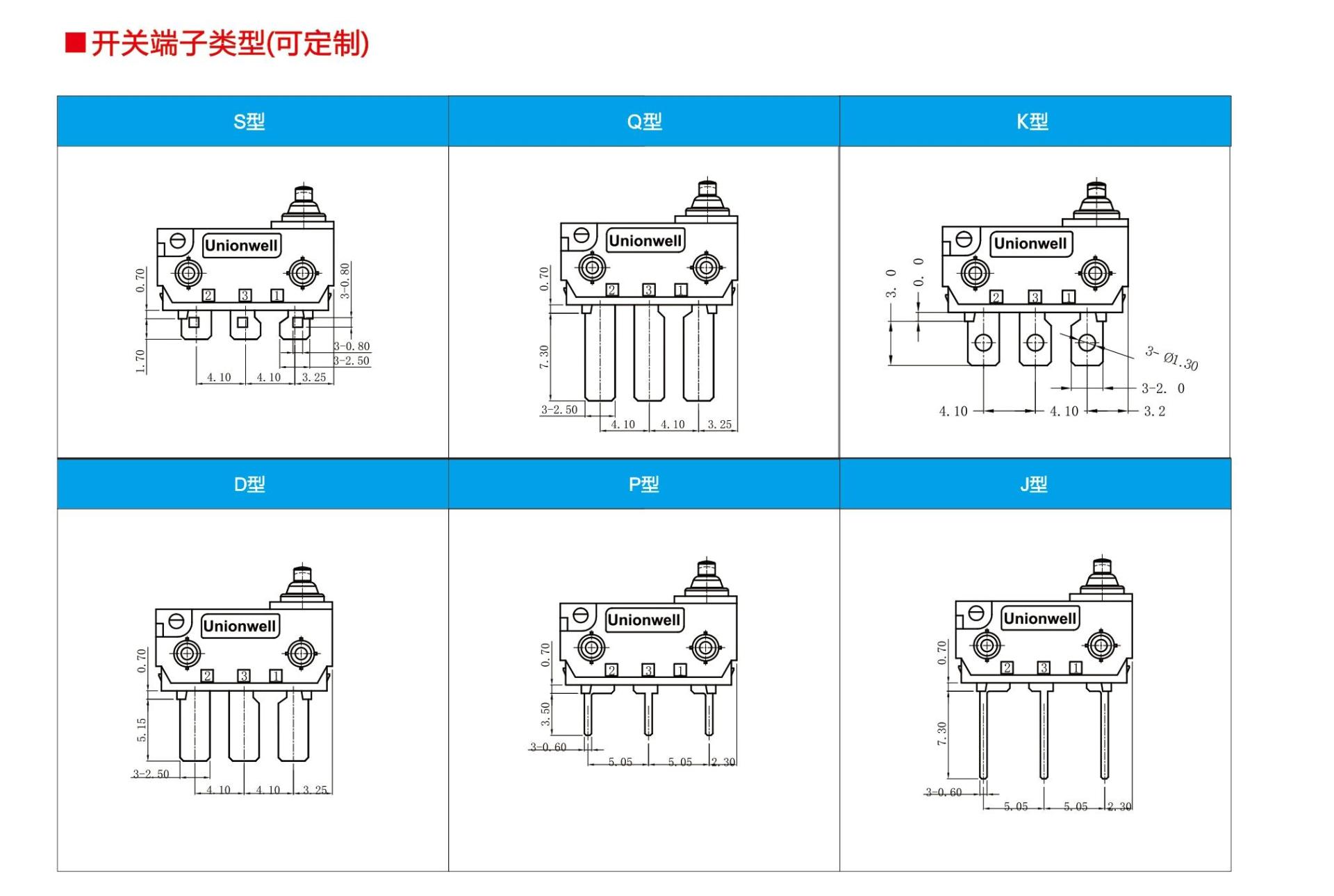

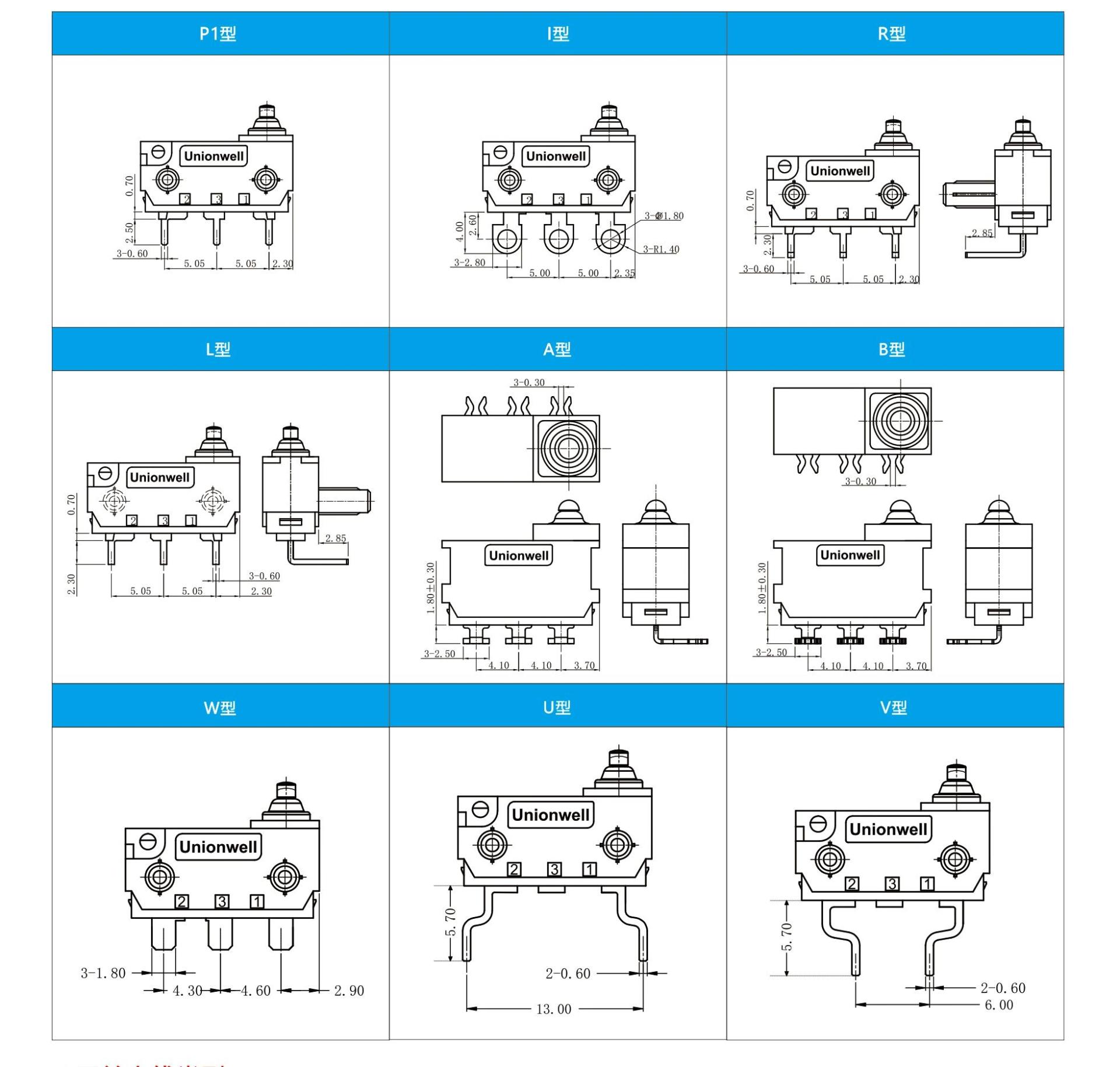

开关端子类型

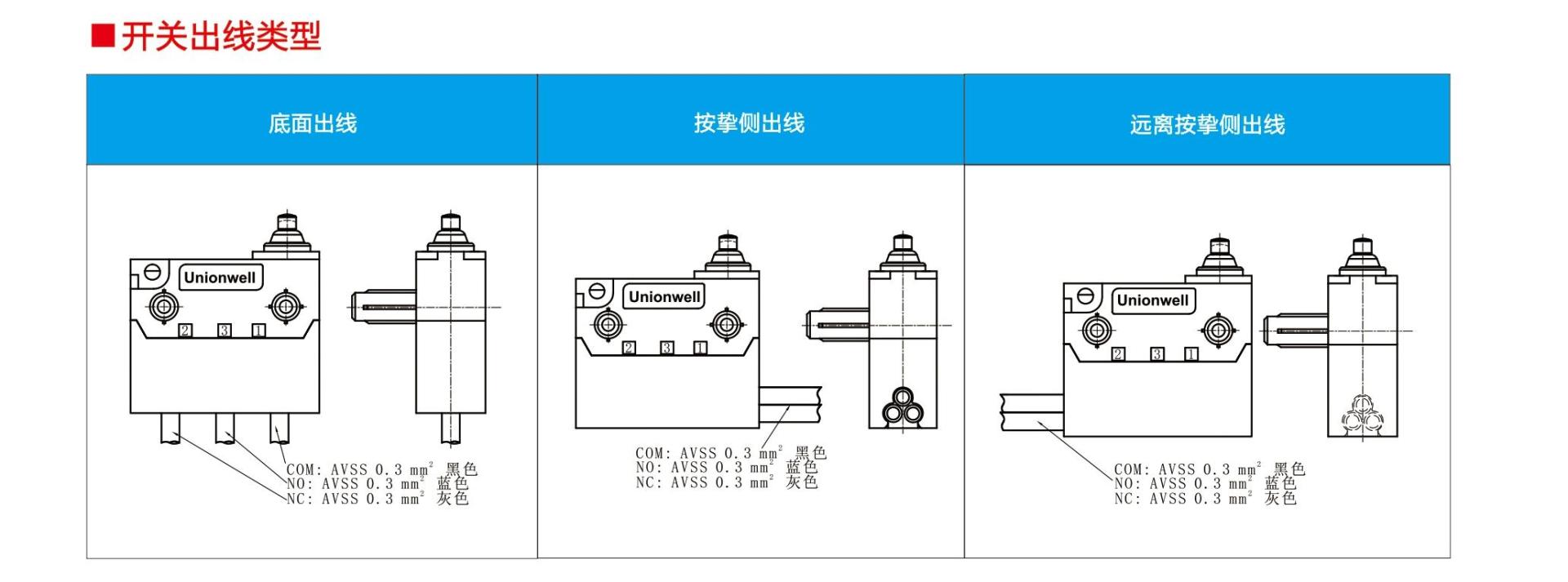

开关出线类型

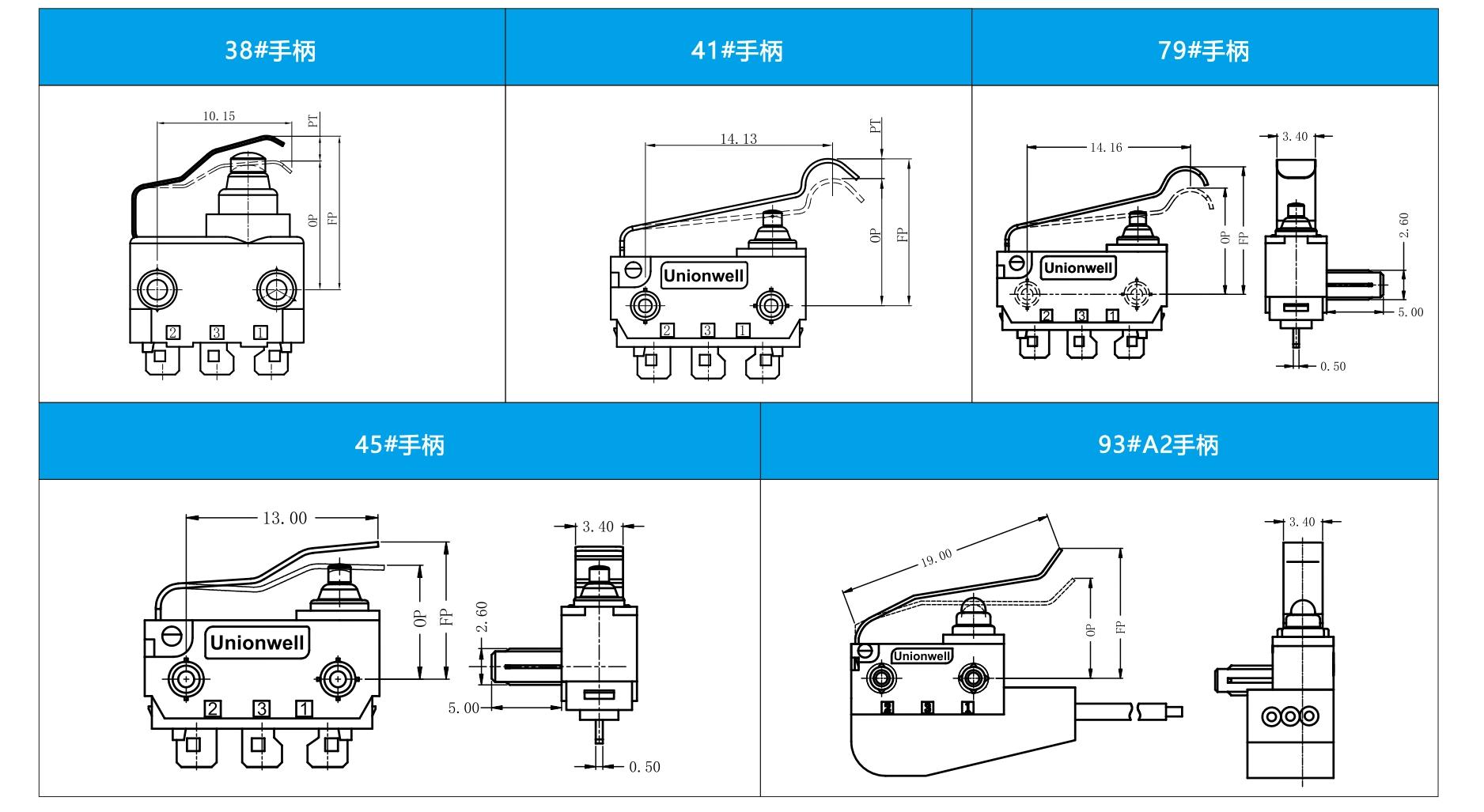

开关手柄类型

开关定位柱类型
